一、网络层的由来

以太网协议，依靠MAC地址发送数据。理论上，单单依靠MAC地址，上海的网卡就可以找到洛杉矶的网卡了，技术上是可以实现的。

但是，这样做有一个重大的缺点。以太网采用广播方式发送数据包，所有成员人手一"包"，不仅效率低，而且局限在发送者所在的子网络。也就是说，如果两台计算机不在同一个子网络，广播是传不过去的。这种设计是合理的，否则互联网上每一台计算机都会收到所有包，那会引起灾难。

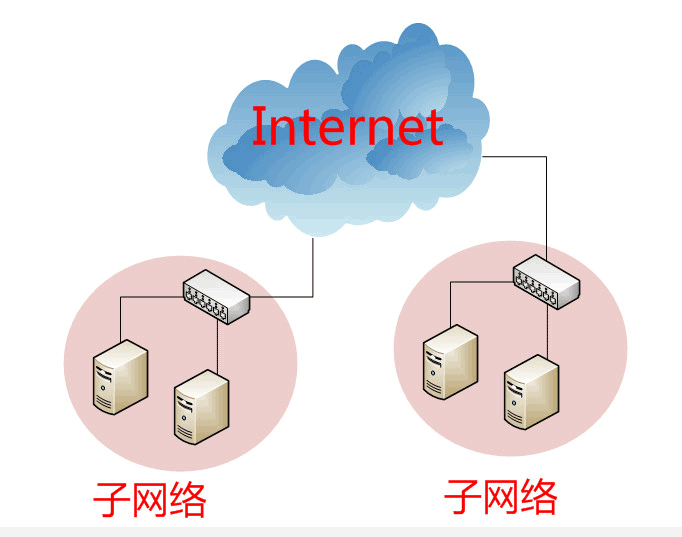

互联网是无数子网络共同组成的一个巨型网络，很像想象上海和洛杉矶的电脑会在同一个子网络，这几乎是不可能的。

因此，必须找到一种方法，能够区分哪些MAC地址属于同一个子网络，哪些不是。如果是同一个子网络，就采用广播方式发送，否则就采用"路由"方式发送。（"路由"的意思，就是指如何向不同的子网络分发数据包，这是一个很大的主题，本文不涉及。）遗憾的是，MAC地址本身无法做到这一点。它只与厂商有关，与所处网络无关。

ICMP是（Internet Control Message Protocol）Internet控制报文协议。它是TCP/IP协议族的一个子协议，用于在IP主机、路由器之间传递控制消息。控制消息是指网络通不通、主机是否可达、路由是否可用等网络本身的消息。这些控制消息虽然并不传输用户数据，但是对于用户数据的传递起着重要的作用。常用的ping用到的就是该协议。

这就导致了"网络层"的诞生。它的作用是引进一套新的地址，使得我们能够区分不同的计算机是否属于同一个子网络。这套地址就叫做"网络地址"，简称"网址"。

于是，"网络层"出现以后，每台计算机有了两种地址，一种是MAC地址，另一种是网络地址。两种地址之间没有任何联系，MAC地址是绑定在网卡上的，网络地址则是管理员分配的，它们只是随机组合在一起。

网络地址帮助我们确定计算机所在的子网络，MAC地址则将数据包送到该子网络中的目标网卡。因此，从逻辑上可以推断，必定是先处理网络地址，然后再处理MAC地址。

它的作用是引进一套新的地址，使得我们能够区分不同的计算机是否属于同一个子网络。这套地址就叫做"网络地址"，简称"网址"。传输层只是解决了打包的问题。但是如果我有多台计算机，怎么找到我要发的那台？或者，A要给F发信息，中间要经过B，C，D,E，但是中间还有好多节点如K.J.Z.Y。我怎么选择最佳路径？这就是路由要做的事。于是，发明了网络层。即路由器，交换价那些具有寻址功能的设备所实现的功能。这一层定义的是IP地址，通过IP地址寻址。所以产生了IP协议。

二、IP协议

规定网络地址的协议，叫做IP协议。它所定义的地址，就被称为IP地址。

目前，广泛采用的是IP协议第四版，简称IPv4。这个版本规定，网络地址由32个二进制位组成。

习惯上，我们用分成四段的十进制数表示IP地址，从0.0.0.0一直到255.255.255.255。

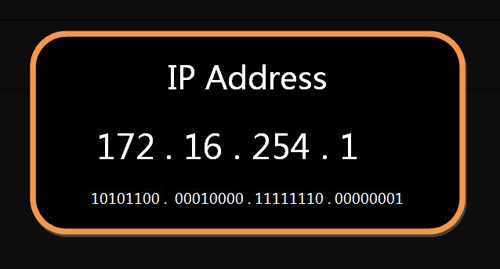

互联网上的每一台计算机，都会分配到一个IP地址。这个地址分成两个部分，前一部分代表网络，后一部分代表主机。比如，IP地址172.16.254.1，这是一个32位的地址，假定它的网络部分是前24位（172.16.254），那么主机部分就是后8位（最后的那个1）。处于同一个子网络的电脑，它们IP地址的网络部分必定是相同的，也就是说172.16.254.2应该与172.16.254.1处在同一个子网络。

但是，问题在于单单从IP地址，我们无法判断网络部分。还是以172.16.254.1为例，它的网络部分，到底是前24位，还是前16位，甚至前28位，从IP地址上是看不出来的。

那么，怎样才能从IP地址，判断两台计算机是否属于同一个子网络呢？这就要用到另一个参数"子网掩码"（subnet mask）。

所谓"子网掩码"，就是表示子网络特征的一个参数。它在形式上等同于IP地址，也是一个32位二进制数字，它的网络部分全部为1，主机部分全部为0。比如，IP地址172.16.254.1，如果已知网络部分是前24位，主机部分是后8位，那么子网络掩码就是11111111.11111111.11111111.00000000，写成十进制就是255.255.255.0。

知道"子网掩码"，我们就能判断，任意两个IP地址是否处在同一个子网络。方法是将两个IP地址与子网掩码分别进行AND运算（两个数位都为1，运算结果为1，否则为0），然后比较结果是否相同，如果是的话，就表明它们在同一个子网络中，否则就不是。

比如，已知IP地址172.16.254.1和172.16.254.233的子网掩码都是255.255.255.0，请问它们是否在同一个子网络？两者与子网掩码分别进行AND运算，结果都是172.16.254.0，因此它们在同一个子网络。

总结一下，IP协议的作用主要有两个，一个是为每一台计算机分配IP地址，另一个是确定哪些地址在同一个子网络。

• A类IP地址： 一个A类IP地址由1字节的网络地址和3字节主机地址组成。以0开头， 第一个字节范围：0~127（1.0.0.0 - 126.255.255.255）；

• B类IP地址： 一个B类IP地址由2个字节的网络地址和2个字节的主机地址组成。以10开头， 第一个字节范围：128~191（128.0.0.0 - 191.255.255.255）；

• C类IP地址： 一个C类IP地址由3字节的网络地址和1字节的主机地址组成。以110开头， 第一个字节范围：192~223（192.0.0.0 - 223.255.255.255）；

三、IP数据包

根据IP协议发送的数据，就叫做IP数据包。不难想象，其中必定包括IP地址信息。

但是前面说过，以太网数据包只包含MAC地址，并没有IP地址的栏位。那么是否需要修改数据定义，再添加一个栏位呢？

回答是不需要，我们可以把IP数据包直接放进以太网数据包的"数据"部分，因此完全不用修改以太网的规格。这就是互联网分层结构的好处：上层的变动完全不涉及下层的结构。

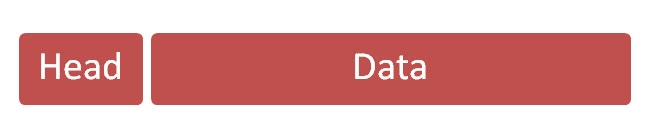

具体来说，IP数据包也分为"标头"和"数据"两个部分。

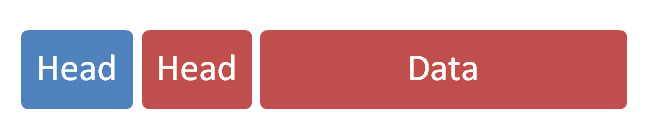

"标头"部分主要包括版本、长度、IP地址等信息，"数据"部分则是IP数据包的具体内容。它放进以太网数据包后，以太网数据包就变成了下面这样。

IP数据包的"标头"部分的长度为20到60字节，整个数据包的总长度最大为65,535字节。因此，理论上，一个IP数据包的"数据"部分，最长为65,515字节。前面说过，以太网数据包的"数据"部分，最长只有1500字节。因此，如果IP数据包超过了1500字节，它就需要分割成几个以太网数据包，分开发送了。

四、ARP协议

关于"网络层"，还有最后一点需要说明。

因为IP数据包是放在以太网数据包里发送的，所以我们必须同时知道两个地址，一个是对方的MAC地址，另一个是对方的IP地址。通常情况下，对方的IP地址是已知的（后文会解释），但是我们不知道它的MAC地址。

所以，我们需要一种机制，能够从IP地址得到MAC地址。

这里又可以分成两种情况。第一种情况，如果两台主机不在同一个子网络，那么事实上没有办法得到对方的MAC地址，只能把数据包传送到两个子网络连接处的"网关"（gateway），让网关去处理。

第二种情况，如果两台主机在同一个子网络，那么我们可以用ARP协议，得到对方的MAC地址。ARP协议也是发出一个数据包（包含在以太网数据包中），其中包含它所要查询主机的IP地址，在对方的MAC地址这一栏，填的是FF:FF:FF:FF:FF:FF，表示这是一个"广播"地址。它所在子网络的每一台主机，都会收到这个数据包，从中取出IP地址，与自身的IP地址进行比较。如果两者相同，都做出回复，向对方报告自己的MAC地址，否则就丢弃这个包。

ARP 协议：地址解析协议，即ARP（Address Resolution Protocol），是根据IP地址获取物理地址的一个TCP/IP协议。

总之，有了ARP协议之后，我们就可以得到同一个子网络内的主机MAC地址，可以把数据包发送到任意一台主机之上了。
